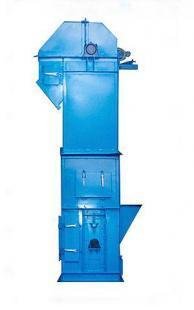

TH環鏈斗式提升機

產品簡介TH環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置

在線咨詢全國熱線
0373-5086166

產品簡介

TH環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一些容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

適用行業

適用于煤炭、礦山、冶金、糧食等產業。

適用物料

主要適用于輸送粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等溫度不超過250℃的物料。

產品結構

TH斗式提升機驅動裝置為YY型（即ZLY或ZSY型減速機和Y型電機配用）安裝方式為左裝或者右裝。

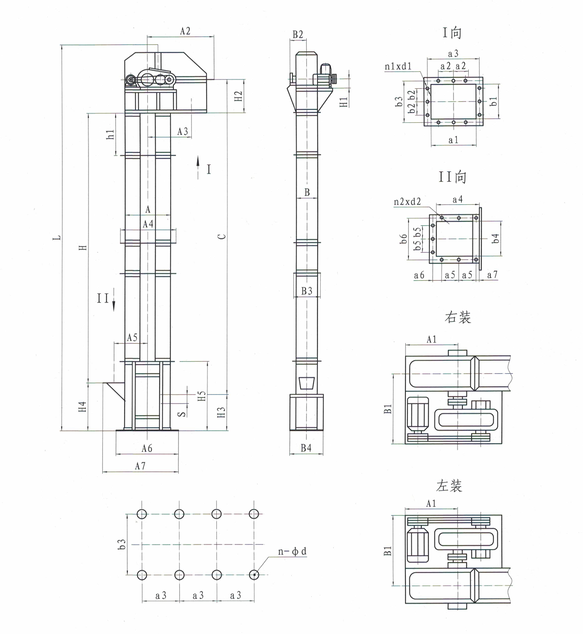

圖一、TH型斗式提升機安裝簡圖

工作原理

TH系列環鏈斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機輸送量365m3/h，提升高度為50m。

產品特點

1、輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍；

2、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；

3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；　

4、牽引件為低合金高強度園環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長。

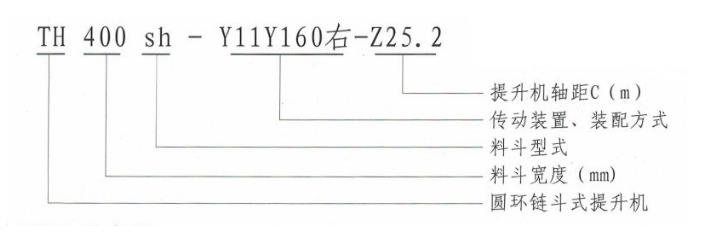

型號說明

技術參數

TH系列斗式提升機主要技術參數表

型號		TH160	TH200	TH250	TH315	TH400	TH500	TH630	TH800	TH1000	TH1250
輸送能力（m3/h）	zh	16	21	30	35	58	73	114	150	240	360
輸送能力（m3/h）	sh	23	32	48	59	94	118	485	240	360	540
料斗容量（L）	zh	1.2	2. 1	3	3. 8	5. 9	9. 3	15	24	38	60
料斗容量（L）	sh	1.9	3. 2	4. 8	6	9. 5	15	24	38	58	95
斗距（mm）		350	400	450	512	512	688	688	936	936	1001
鏈圓鋼直徑×節（mm）		Φ12×45		Φ18×64			Φ22×86		Φ24×86		Φ28×92
單鏈條破斷強度（KN）		≥170		≥320			≥480		≥560		≥660
料斗速度(m/s）		1. 3	1. 3	1. 2	1.4	1.4	1. 5	1. 6	1. 6	1. 6	1.6
鏈輪轉數（r/min）		62. 5	62.5	46. 8	42. 5	37.6	35. 8	31. 8	30. 5	30. 5	28
物料*大塊（mm）		20	25	30	35	40	50	60	75	85	100

注：1、表中料斗容積為料斗盛水時容積，與實際填充量相似。

2、漲緊力計算：G=40+0.232Q.H

3、式中：Q-輸送量（t/h），H-提升高度（mm）

安裝尺寸

TH系列斗式提升機主要安裝尺寸表

單位（mm）

斗提機型號	整機結構尺寸				地腳孔尺寸			上部機殼尺寸			下部機殼尺寸				中部機殼尺寸
斗提機型號	L	H	H3	S	a3	b8	n×Φd	H2	A2	B2	H5	A6	A7	B4	A	A4	B	B3
TH160	C+1300	C-750	750	200	400	350	6×Φ18	900	1000	295	1500	1131	1330	497	1000	1105	280	385
TH200	C+1350	C-750	750	200	400	425	6×Φ18	900	1000	340	1500	1131	1374	506	1000	1105	255	460
TH250	C+1500	C-950	850	200	340	496	8×Φ22	1000	1190	376	1800	1346	1649	598	1180	1362	400	532
TH315	C+1600	C-900	900	250	350	571		1120	1267	443	1800	1416	1825	695	1250	1396	475	621
TH400	C+1760	C-950	950	250	400	658		1250	1394	518	1900	1566	2080	793	1400	1546	560	706
TH500	C+2000	C-940	1060	250	360	788	10×Φ26	1400	1545	579	2000	1808	2380	910	1600	1768	670	838
TH630	C+2300	C-950	1250	300	400	918		1600	1706	644	2200	2028	2720	1066	1800	1968	800	968
TH800	C+2390	C-880	1320	300	450	1100		1800	1866	709	2200	2208	3110	1216	2000	2148	1000	1148
TH1000	C+2650	C-950	1400	300	410	1360	12×Φ32	2000	2065	825	2350	2460	3560	1460	2200	2370	1200	1370
TH1250	C+2780	C-1000	1500	320	450	1570	12×Φ32	2400	2221	910	2500	2660	4040	1710	2400	2570	1450	1520

單位（mm）

斗提機型號	卸料口尺寸									進料口尺寸
斗提機型號	h1	A3	a1	a2	a3	b1	b2	b3	n1×d1	H4	A5	a4	a5	a6	a7	b4	b5	b6	n2×d2
TH160	900	760	500	180	565	280	180	345	10×Φ12	1120	615	180	70	120	20	150	100	210	6×Φ10
TH200	900	790	500	280	565	355	235	420		1120	640	224	94	140	20	200	120	250	6×Φ10
TH250	1000	890	630	225	700	400	250	476		1250	765	280	107	180	28	250	160	296	6×Φ12
TH315	1120	940	630	225	700	475	225	551	12×Φ14	1250	830	355	170	145	25	315	145	375	9×Φ10
TH400	1250	1060	710	250	780	560	250	630	12×Φ14	1400	960	450	95	180	30	375	180	445
TH500	1400	1215	800	300	880	670	300	750	12×Φ18	1600	1125	560	140	210	30	475	200	545
TH630	1600	1315	900	350	980	800	350	880	12×Φ18	1800	1290	710	115	200	30	600	180	670	12×Φ14
TH800	1800	1550	1000	300	1080	1000	300	1080	16×Φ18	2000	1485	900	160	250	30	750	200	830
THl000	2000	1750	1100	300	1200	1200	350	1300		2140	1700	1120	230	300	35	950	250	1040
TH1250	2400	1850	1200	350	1300	1450	404	1550		2300	1940	1400	360	350	35	1180	300	1270
