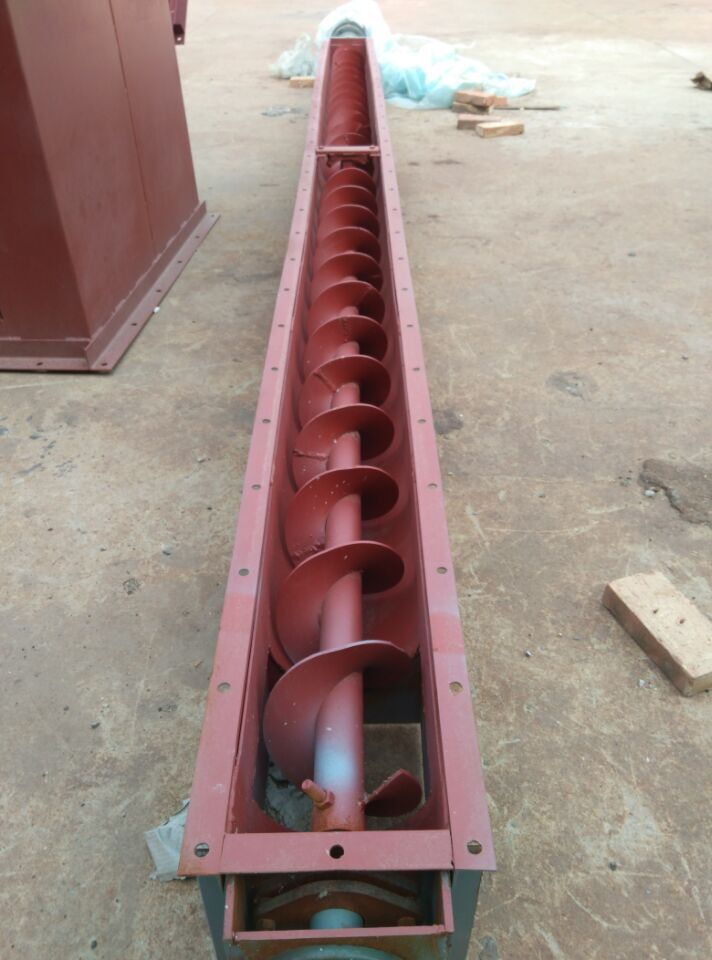

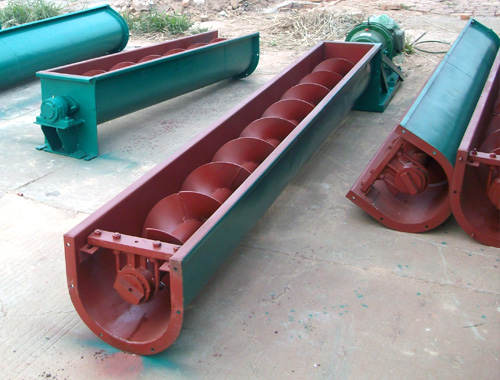

LS槽式螺旋輸送機

產品簡介LS槽式螺旋輸送機工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜。適用行業適用于建材、冶金、化工、電力、機械、輕工、糧食及食品行業等。適用物料適宜輸送粉狀、顆粒狀、小塊狀物料。如水泥、煤粉、糧食、糖粉、工業藥品、活性炭等。不宜輸

在線咨詢全國熱線
0373-5086166

產品簡介

LS槽式螺旋輸送機工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜。

適用行業

適用于建材、冶金、化工、電力、機械、輕工、糧食及食品行業等。

適用物料

適宜輸送粉狀、顆粒狀、小塊狀物料。如水泥、煤粉、糧食、糖粉、工業藥品、活性炭等。不宜輸送易變質、粘性大、易結塊的物料。

產品結構

螺旋輸送機通常由本體、進出裝置、驅動裝置三大部分組成。

工作原理

LS型螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

產品特點

1、承載能力大、安全可靠。

2、適應性強、安裝維修方便、壽命長。

3、整機體積小、轉速高、確保快速均勻輸送。

4、密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

5、LS型螺旋輸送機出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。

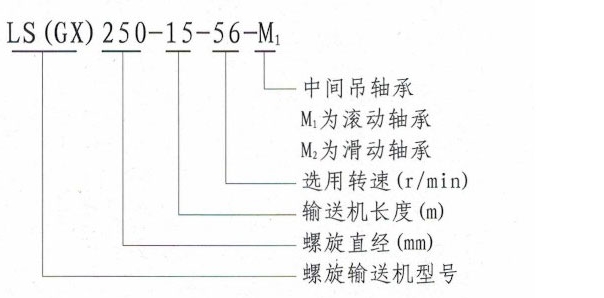

型號說明

技術參數

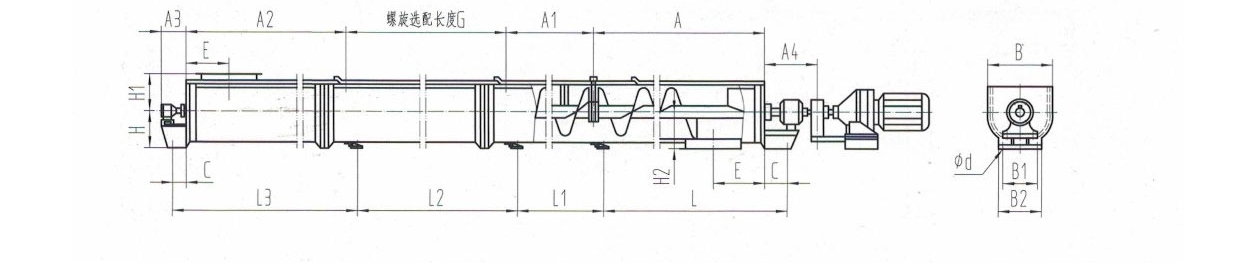

圖一、LS型螺旋輸送機安裝簡圖

表一、LS型螺旋輸送機主要技術參數單位（mm）

型號規格	螺距(mm)	轉速 (r/min)	輸送量 (m3/h)	功率（kw） L=10m	轉速 (r/min)	輸送量 (m3/h)	功率（kw） L=10m	轉速 (r/min)	輸送量 (m3/h)	功率（kw） L=10m	轉速 (r/min)	輸送量 (m3/h)	功率（kw） L=10m
型號規格	螺距(mm)	轉速 (r/min)	輸送量 (m3/h)	功率（kw） L=10m	轉速 (r/min)	輸送量 (m3/h)	功率（kw） L=10m	轉速 (r/min)	輸送量 (m3/h)	功率（kw） L=10m	轉速 (r/min)	輸送量 (m3/h)	功率（kw） L=10m
LS100	100	140	2. 2	1. 1	112	1. 7	1. 0	90	1.4	0. 9	71	1. 1	0.75
LS160	160	112	8	1. 5	90	7	1. 3	71	6	1. 2	50	4	1. 1
LS200	200	100	14	2.2	80	12	1. 8	63	10	1. 6	50	7	1.5
LS250	250	90	24	2. 4	71	20	2. 1	56	16	1. 9	45	13	1.6
LS315	315	80	34	3. 2	63	26	2.9	50	21	2.5	40	16	2. 1
LS400	355	71	64	5. 1	56	52	4. 1	45	41	3. 4	36	34	3. 1
LS500	400	63	100	5. 1	50	80	4. 7	40	64	4. 3	32	52	3. 7
LS630	450	50	145	8. 6	40	116	6. 8	32	94	5. 4	25	80	4. 6
LS800	500	40	208	12	32	165	9.4	25	130	8. 1	20	110	5. 7
LS1000	560	32	300	16	25	230	14. 1	20	180	9. 5	16	150	7. 7
LS1250	630	25	388	24. 4	20	322	16. 5	16	260	13. 3	13	200	11

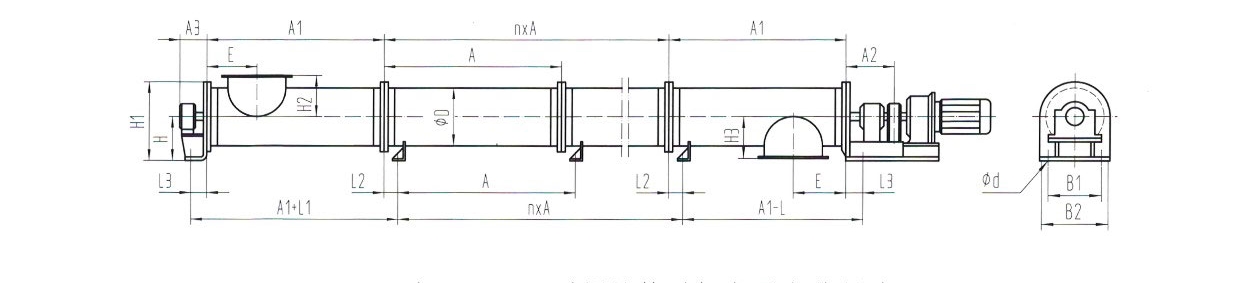

圖二、LSG型螺旋輸送機安裝簡圖

表二、LSG型螺旋輸送機主要安裝尺寸單位（mm）

型號	A	A1	A2	A3	L	L1	L2	L3	D	E	B1	B2	H	H1	H2	H3	d
LSG100	2500	2000 -3000	208	180	60	180	60	120	120	180	120	178	112	180	163	112	14
LSG160			240	180					180	200	120	266	150	245	190	150	14
LSG200			280	180					224	225	160	310	180	300	212	180	14
LSG250	3000	2500 -3500	285	200	60	180	60	120	274	250	200	360	224	370	240	224	18
LSG315			320	220	60	180	60	120	340	330	300	448	280	465	340	250	20
LSG400			395	227	80	240	80	160	428	350	320	536	355	585	384	280	24
LSG500			397.5	250	80	240	80	160	528	400	400	636	400	685	440	340	24
LSG630	3000	2500 -4000	445	300	80	240	80	160	662	450	500	790	500	860	555	420	24
LSG800			457. 5	340					832	550	632	960	630	1088	650	520	28
LSG1000			455	360					1040	650	710	1180	710	1275	760	630	28
LSG1250			465	380					1290	800	800	1440	800	1520	910	760	28
